ピボット・ヒンジ

361.22.310/110/710

在庫有り

¥330(税込)
カラー

【商品説明】



●キャビネット側の底板/天板と 扉側の木口に埋め込むことにより、ヒンジが全く見えないスッキリとした家具が作れる【ピボットヒンジ】です。

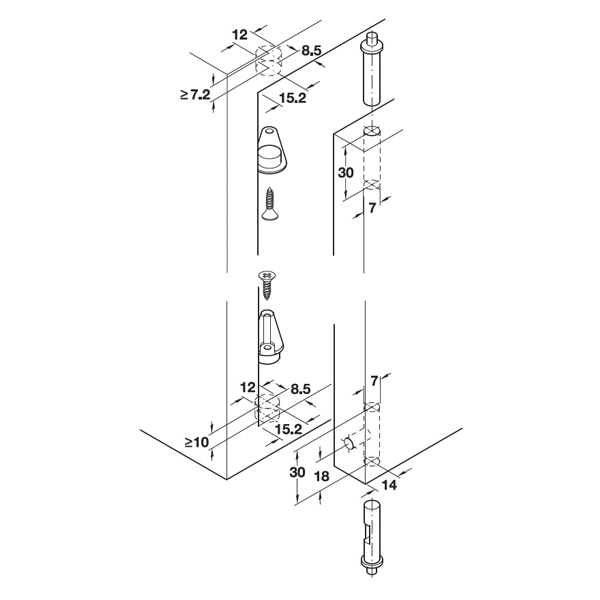

●キャビネット側には(φ12m)、扉側には(φ7mm)の穴を開け、あとはハメ込むだけの簡単取付け。※寸法図参照

素材 プラスチック+スチール
開き角度 140°
適応ドア厚 12 ~ 21mm
キャビネット側受け 寸法 34 X 15 X φ12mm
扉側ピボットピン 寸法 31 (36) X φ7mm
取り付け スプリングピン押し込み

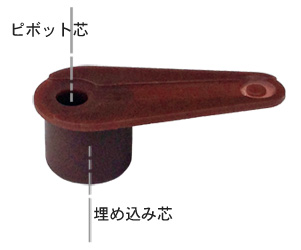

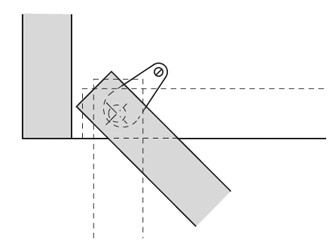

特徴●「キャビネット側受け」のハメ込み穴は、ピボット穴と芯がずれているため、フランジ部を左右に振ることにより、扉のチリ(隙間)を微調整することができます。調整後はタッピングで固定してください。※別図参照

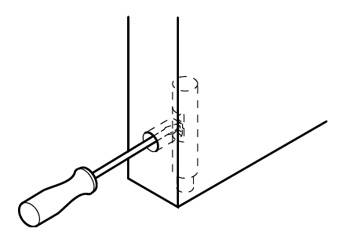

●扉を外すには、扉に開けた横穴から 小さなドライバー等で スプリングピンを押し戻し 外します。(横穴位置 注意:寸法図参照)

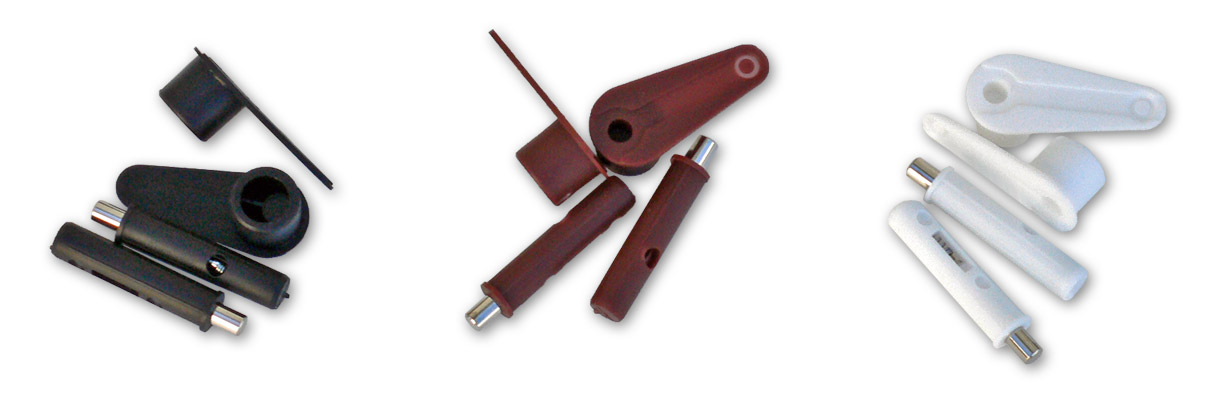

●カラーは キャビネットに合わせブラック、ブラウン、ホワイトの3色が選べます。
