ニューメタラヒンジ(インセット)

311.05.512 /112
¥300(税別)
タイプ

【商品説明】

●扉がキャビネットの木口を覆い隠してしまう「インセット」タイプのヒンジです。開き角度は105°です。

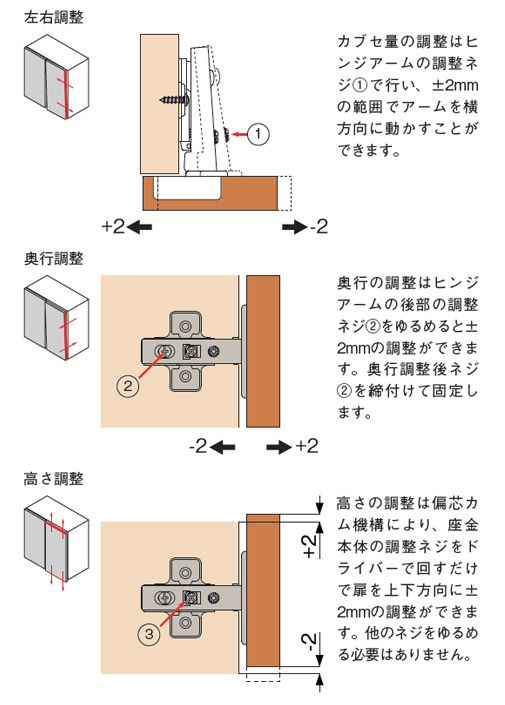

●取付け後、調整ネジをドライバーで回すだけで、扉にさわることなく、上下・左右・奥行き方向に自在な微調整が可能です
キャッチ付き・キャッチなしをご指定の上ご注文下さい。

スライド蝶番・ニューメタラヒンジの注文方法
<適応扉厚:15~18mm>
スライド蝶番は「ヒンジ本体」と「座金プレート」の2つで出来ています。それぞれご希望に合ったタイプをお選び下さい。
ヒンジ本体 ●ヒンジ本体は、扉のキャビネットに対する「かぶり方」により3タイプ全カブセ半カブセインセット)に分かれます。
●さらにそれぞれに閉まる方向への引きが ある・なしの「キャッチ付き」と「キャッチなし」が選べます。
※「キャッチなし」は「プッシュラッチ」との組合せに最適です。

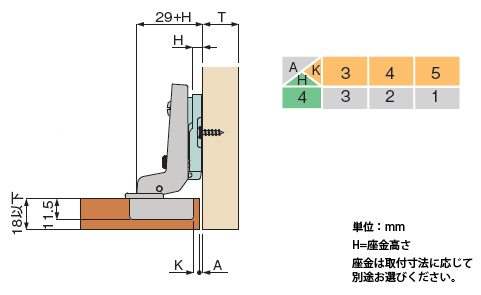

座金プレート 座金プレートは、キャビネットと扉の希望の「かぶり幅」や「穴フチ幅」を元に表から高さを割り出し、ご指定下さい。
表の見方 D :グレーは扉のかぶり幅です。(D またはA)
K :オレンジは扉側カップ穴のふち幅です。
H :緑が座金プレートの高さです。
座金プレートの高さHKDの希望寸法をもとに選びます。
仕様カップ:スチール(ニッケルメッキ) アーム:亜鉛合金(亜鉛メッキ)

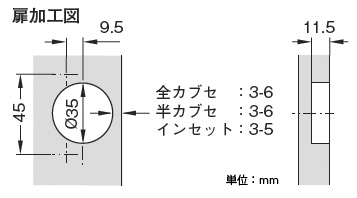

取付け扉側にφ35mmの穴開けネジ止め
