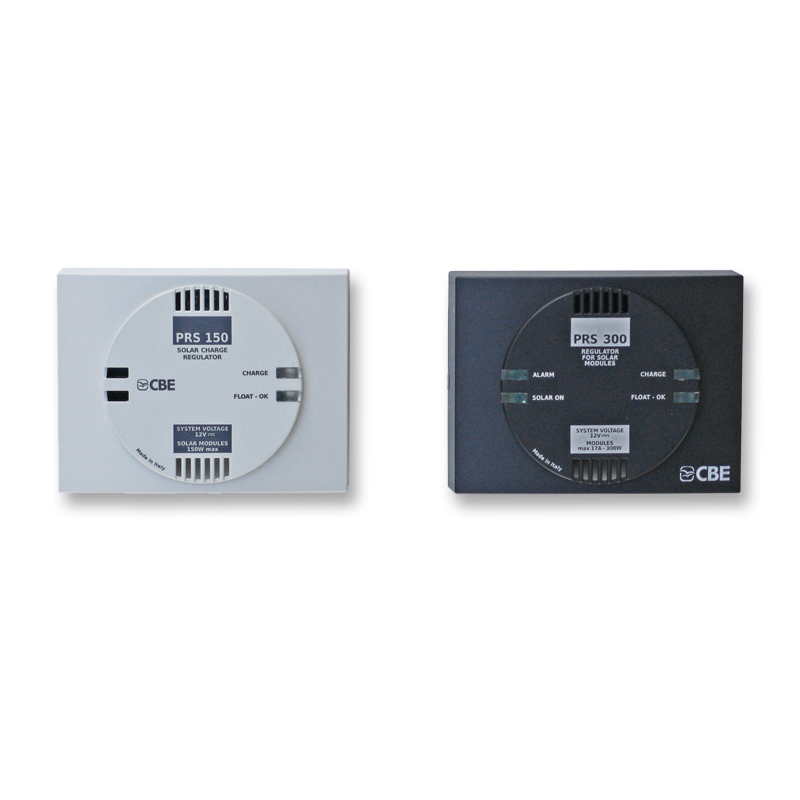

CBE ソーラー充電コントローラー

PRS150/300
¥19,800 ¥17,820(税込)
対応電圧・最大パネル出力

【商品説明】

ソーラーパネルの出力W数に応じて2タイプからお選びください。

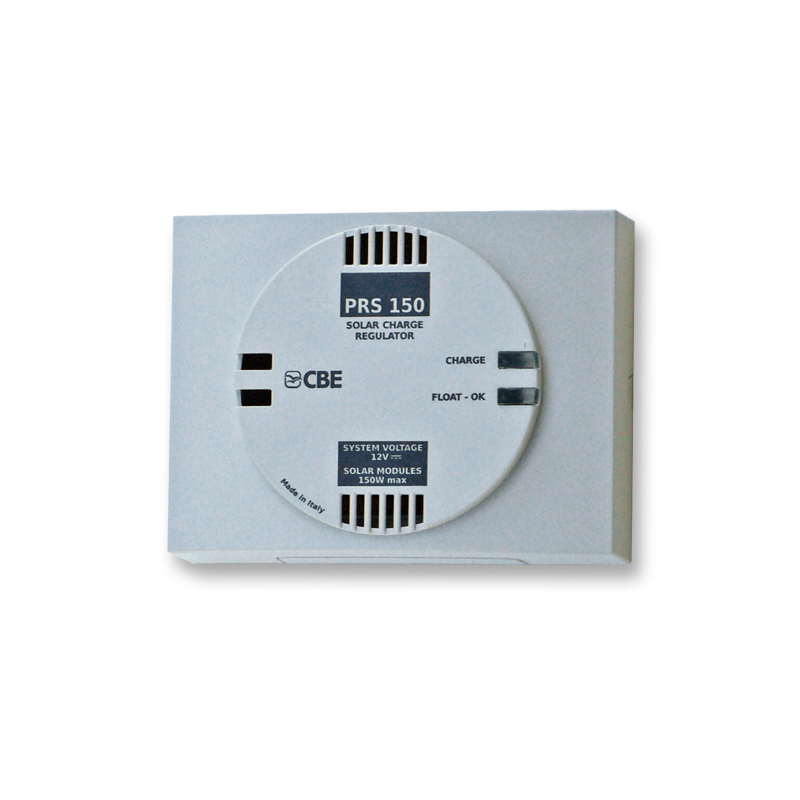

【PRS150】150W
●充電は まず14.1Vに達するまで最大電流で充電開始。その後充電を完了すると 13.5Vを自動キープする2ステップ充電です。
●対応パネル出力:最大150Wまで。
●イエローLED点灯:充電中。
●グリーンLED点灯:充電完了(自動電圧キープ状態)。
●短絡や逆接続保護機能付き。
●ショットキー障壁ダイオード付き。

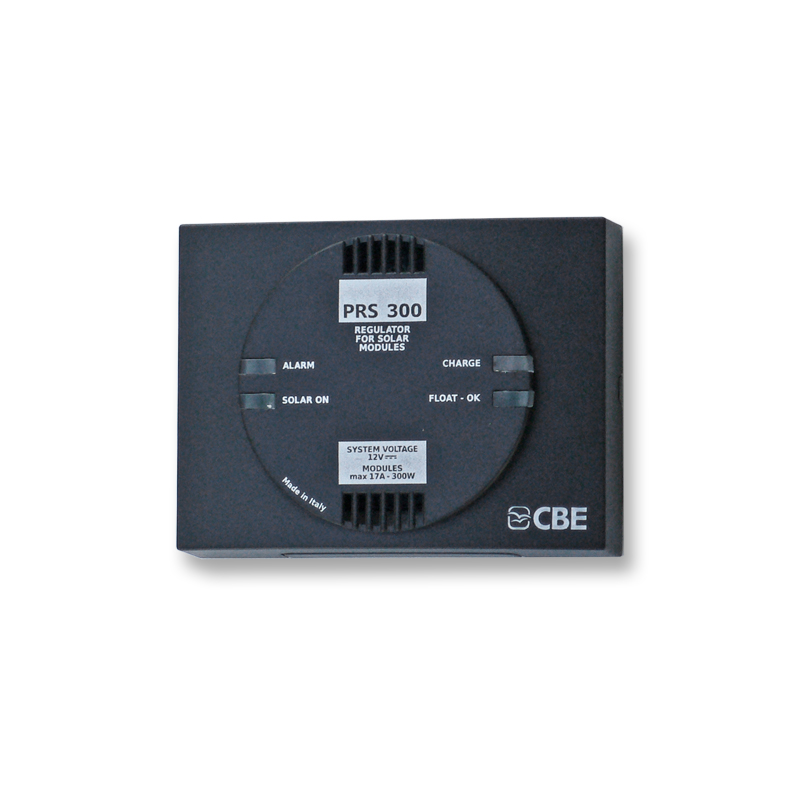

【PRS300】300W
●対応パネル出力:最大300Wまで。
●本体内部のセレクトスイッチにより、バッテリーのタイプにあった充電が行えます。 ※下表参照

セレクト
スイッチ→
A B C
充電終了電圧 14.1V 14.3V 14.7V
充電時間 1h 4h 2h
自動キープ電圧 13.5V 13.8V 13.8V

●バッテリーのセレクトスイッチはバッテリーの充電終了電圧に合わせてください。誤った設定はバッテリーにダメージを与えます。
一般的には、A: 鉛酸バッテリー B: 鉛ゲルバッテリー C: AGMバッテリー or リチウムバッテリー
●充電は まず充電終了電圧に達するまで最大電流で充電。充電が進むにつれ充電電流は小さくなります。充電を完了すると、その設定電圧を自動キープします。
●バッテリー電圧が13Vを下回ると、自動的にまた充電サイクルが始まります。
●レッドLED点灯:ソーラーパネルのケーブル極性が逆に接続されています。
●ホワイトLED点灯:作動中。(太陽が出ていないと自動的にオフとなります。)
●イエローLED点灯:充電中。
●グリーンLED点灯:充電完了(自動電圧キープ状態)。
※ソーラーとの接続端子は2箇所ありますが、1箇所のMaxは200Wで、2箇所合わせて最大300Wまでです。



※ニッケル、カドミウムバッテリー、(集積回路が内臓されていない)リチウムバッテリーの充電には使えません。
※本体正面に30cm/側面に10cmの空間を確保し、換気のいい場所に取り付けてください。
※本体カバーの通気孔を塞がないでください。
※配線には  6mm or 5.5mmスケのケーブル推奨
※ケーブルのバッテリーに近い箇所にに適切なフューズを入れてください。

サイズ
※サイズ/仕様サイズ:115 X 88 X 37mm
重量:120g
電圧:12V
消費電流:0.01mA
環境温度範囲:-10℃ 〜 +60℃
